Продолжаем обзор действующих в мире лазеров на свободных электронах - теперь в терагерцовом диапазоне.

• FELIX (Free Electron Laser for Infrared eXperiments) в Неймегене (Нидерланды) — это международный центр коллективного пользования, предоставляющий научному сообществу перестраиваемое излучение высокой яркости в средне- и дальнеинфракрасном, а также терагерцовом диапазонах. Установка включает в себя два независимых ускорителя, которые совместно управляют четырьмя лазерами на свободных электронах: FELIX-1, FELIX-2, FELICE и FLARE. Общий спектральный диапазон охватывает 3–1500 мкм. Временные и поперечные профили пучка близки к пределу преобразования Фурье и дифракции соответственно.


  Схема FELIX. Картинка с сайта


• FELBE (Free Electron Laser in HZDR, Dresden-Rossendorf, Германия) - источник, работающий на базе ускорителя ELBE (Electron Linear accelerator with high Brilliance and Low Emittance) с частотой повторения импульсов 13 МГц (или 1 кГц с селектором импульсов), обеспечивающий мощное терагерцовое и среднеинфракрасное излучение для физических исследований.


  Схема FELBE. Картинка с сайта HZDR


• TELBE (Free Electron Laser in Dresden-Rossendorf, Германия) - cверхмощный источник терагерцового излучения с высокой частотой повторения импульсов, основанный на короткопериодном ондуляторе в диапазоне от 0,1 до 1,5 ТГц.


  Фото с сайта HZDR


• UCSB FEL - это уникальный исследовательский комплекс ЛСЭ, расположенный в Калифорнийском университете в Санта-Барбаре (UCSB). Он генерирует мощное (киловаттного уровня), перестраиваемое, когерентное излучение в терагерцовом и дальнем инфракрасном диапазонах (от 2,5 мм до 63 мкм) для научных исследований - один из первых мощных ЛСЭ, разработанный специально для терагерцовой области.

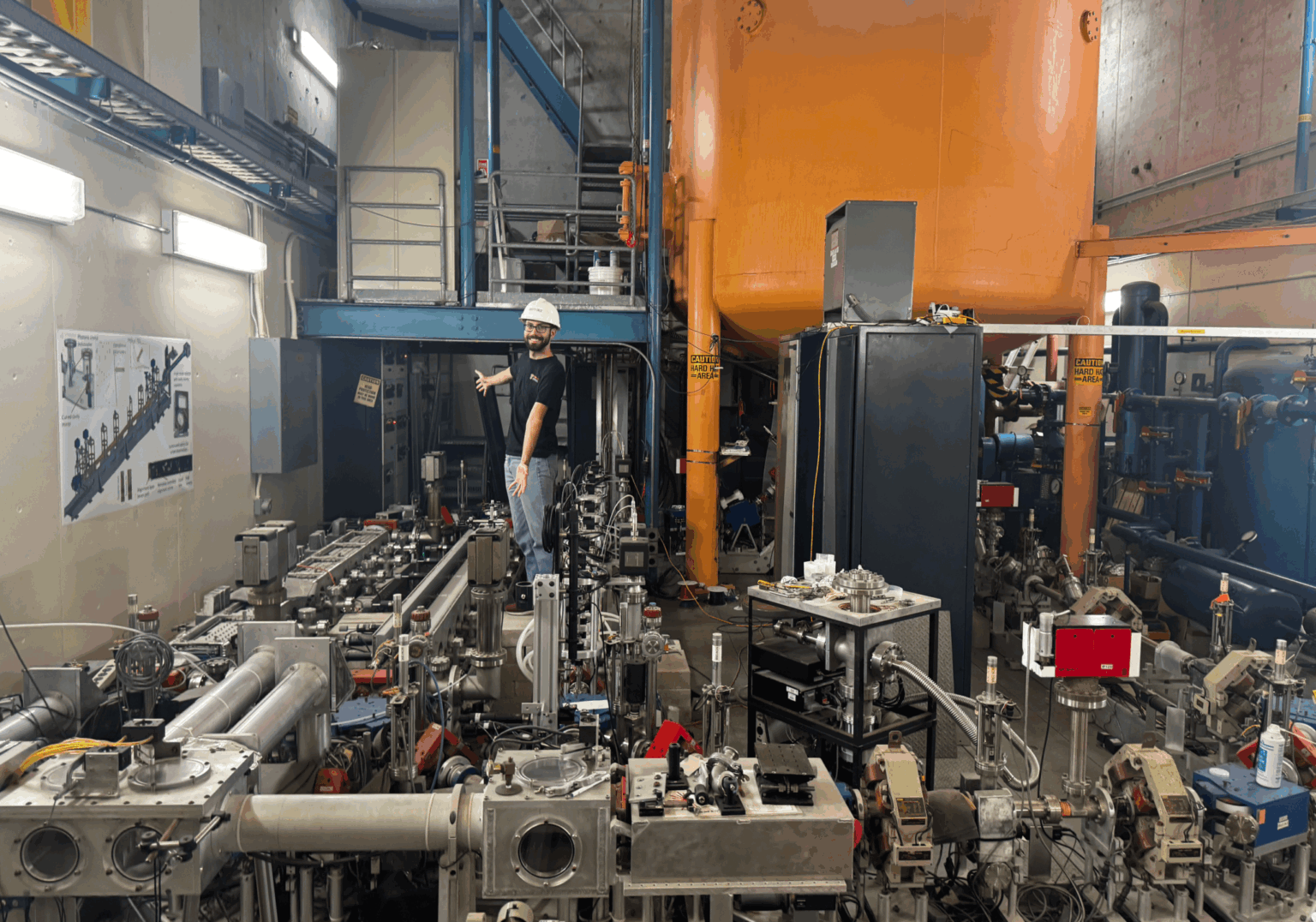

  Фото с сайта UCSB


• ЛСЭ университета Осаки (Япония) работает с использованием линейного ускорителя L-диапазона, способного обеспечивать высокоинтенсивный выходной сигнал с высоким зарядом (4 нКл) в диапазоне 4,6 ТГц.

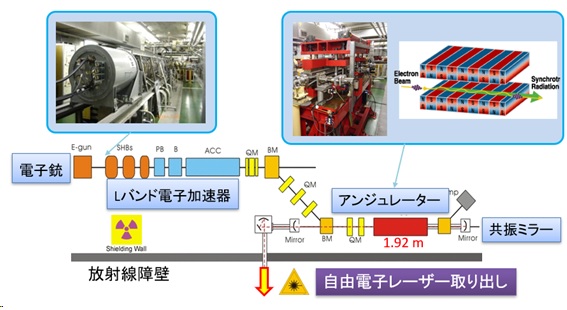

  Схема с сайта SANKEN


• CAEP THz FEL (Китай) - первый и единственный в Китае лазер на свободных электронах терагерцового диапазона, использующий сверхпроводящие ускорители. Созданный Китайской академией инженерной физики (CAEP), он работает с 2017 года, генерируя непрерывно перестраиваемое излучение (0,1–4,2 ТГц) с высокой мощностью (>10 Вт) и пиковой мощностью (>0,5 МВт).

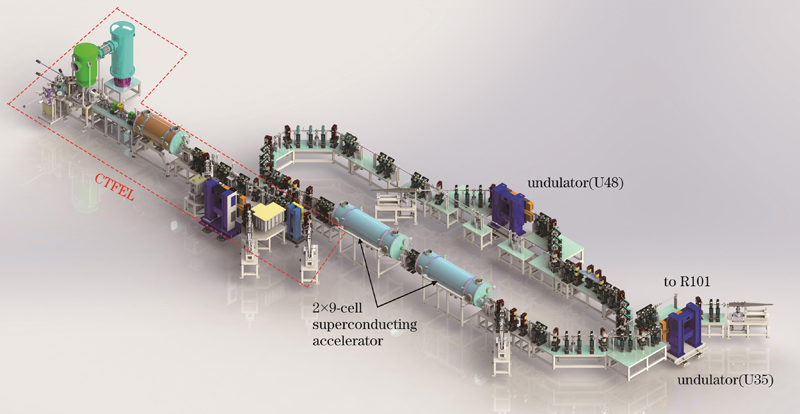

  Схема CAEP THz FEL


• Новосибирский ЛСЭ (НЛСЭ) - уникальный многоорбитный ЛСЭ в Новосибирском Академгородке, работающий в диапазоне терагерцового и дальнего инфракрасного излучения, используется для исследований в биологии, химии и материаловедении.

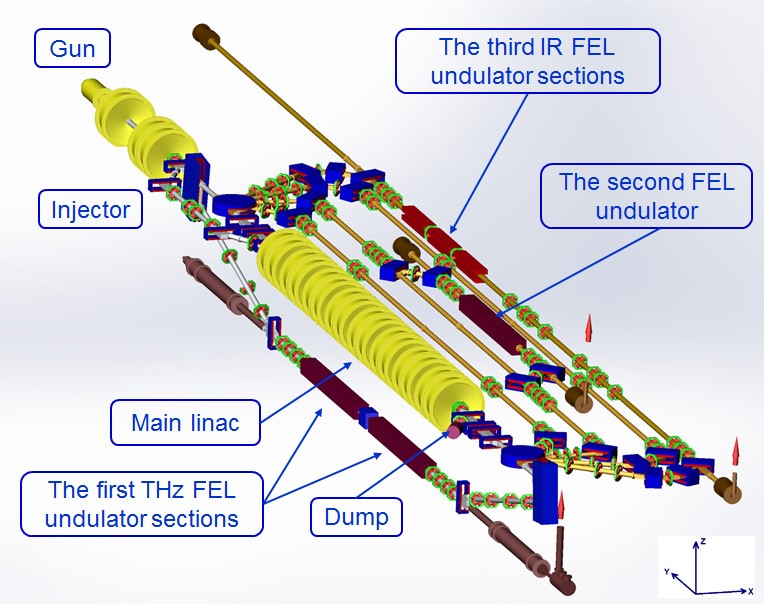

  Схема Новосибирского ЛСЭ с сайта
